Actualizo nuevamente la librería para KiCad de ElektroQuark.

En este caso se introduce un microcontrolador de Microchip de la serie más baja y menos potente, el PIC10F322-I/P.

El símbolo para Eeschema, muy sencillo al tener únicamente 8 pines, queda de esta forma:

PIC10F322-I/P-Sch

PIC10F322-I/P-Sch

Esta versión de este básico microcontrolador, viene presentado en formato DIP de 8 pines, al que le corresponde una huella que ya estaba presente en la librería, la DIP762W52P254L958H508Q8:

DIP762W52P254L958H508Q8-Huella

DIP762W52P254L958H508Q8-Huella

Cuyo modelo 3D asociado también tenemos en la librería con el siguiente aspecto:

DIP762W52P254L958H508Q8-3D

DIP762W52P254L958H508Q8-3D

Como siempre, la librería puede conseguirse desde la página Librería KiCad

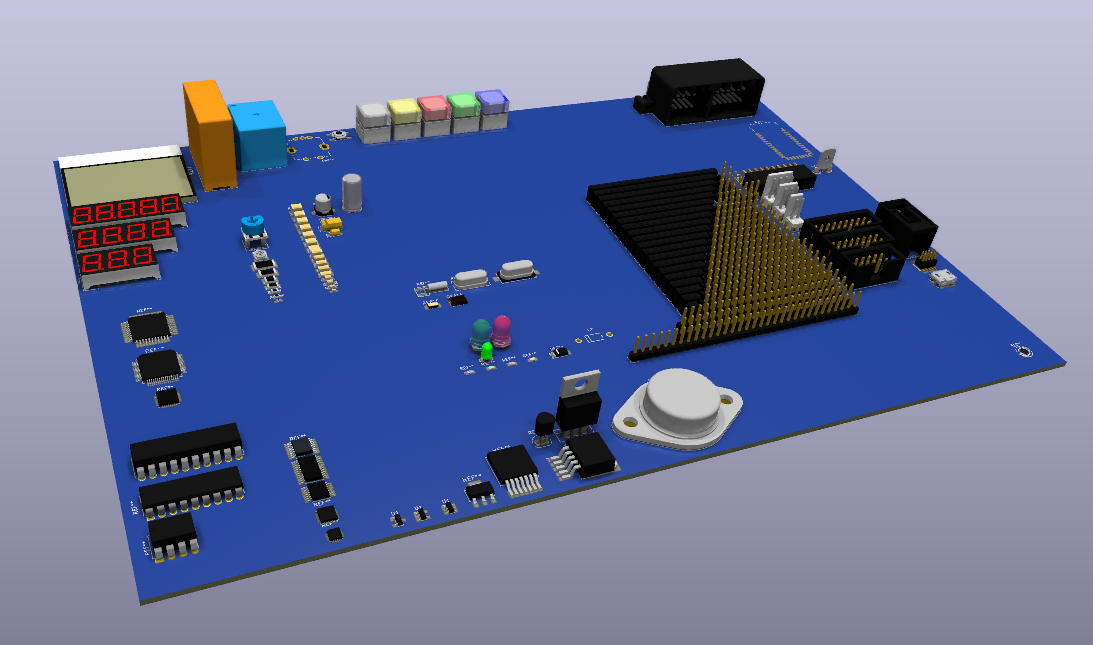

Una librería que, a día de hoy, tiene espe aspecto gráfico:

220525 EQLib

221221 EQLib

Recordad que si necesitáis algún componente que no se encuentra en la librería o no encontráis, podéis solicitármelo aquí: Componentes KiCad

Quark CV .::. Librería KiCad: A4988SETTR

Posted on por
Responder

Aquí tenemos otra entrada en la librería para KiCad de ElektroQuark.

Se trata de un otro controlador de motores paso a paso con microstep de ALLEGRO Microsystems, el A4988SETTR.

Este es el símbolo para Eeschema correspondiente:

A4988SETTR-Sch

A4988SETTR-Sch

El A4988SETTR viene encapsulado en un estuche QFN de 28 pines más un PAD central que, por sus dimensiones y características, se merece la siguiente huella y denominación para su uso con Pcbnew:

QFN50P500X500X90-29_315X315-Huella

QFN50P500X500X90-29_315X315-Huella

También se ha creado el modelo 3D correspondiente, con el aspecto siguiente:

QFN50P500X500X90-29_315X315-3D

QFN50P500X500X90-29_315X315-3D

Como siempre, la librería puede conseguirse desde la página Librería KiCad

Quark CIV .::. Librería KiCad: A4982SETTR

Posted on por
Responder

Presento una nueva entrada en la librería para KiCad de ElektroQuark.

Se trata de un controlador de motores paso a paso con microstep de ALLEGRO Microsystems, el A4982SETTR, un modelo muy utilizado en impresoras 3D, como algunas de Makerbot y WANHAO. Aparece integrado en los módulos Botstep17 y clones o derivados, utilizados en algunos modelos Replicator, Duplicator y similares.

Este es el símbolo para Eeschema correspondiente:

A4982SETTR-Sch

A4982SETTR-Sch

El A4982SETTR viene encapsulado en un estuche QFN de 32 pines más un PAD central que, por sus dimensiones y características, se merece la siguiente huella y denominación para su uso con Pcbnew:

QFN50P500X500X90-33_340X340-Huella

QFN50P500X500X90-33_340X340-Huella

También se ha creado el modelo 3D correspondiente, con el aspecto siguiente:

QFN50P500X500X90-33_340X340-3D

QFN50P500X500X90-33_340X340-3D

Como siempre, la librería puede conseguirse desde la página Librería KiCad

Quark CIII .::. Librería KiCad: Transistor BC848ALT1G

Posted on por
Responder

Actualizo la librería con la incorporación de tres miembros de la familia de transistores bipolares (o BJT) NPN BC848 de Onsemi.

Los modelos añadidos son los BC848ALT1G, BC848BLT1G y BC848CLT1G, de 30V y 100 mA.

La diferencia entre ellos es su hFE, que aunmenta desde el primero hasta el tercero.

Todos ellos se presenta en formato SOT-23-3 (TO-236), cuya huella ya estaba incorporada en la librería , así como su modelo 3D.

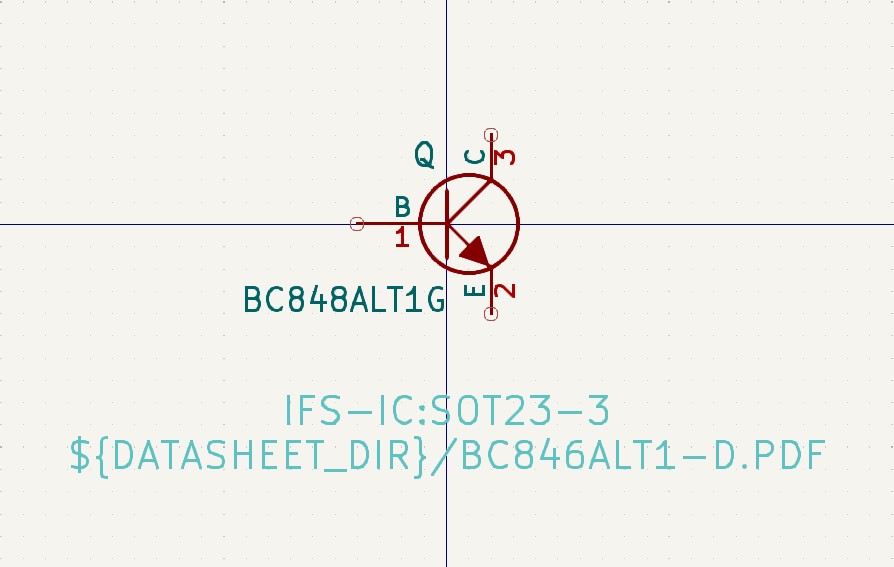

El símbolo para Eeschema es el siguiente:

BC848-Sch

BC848-Sch

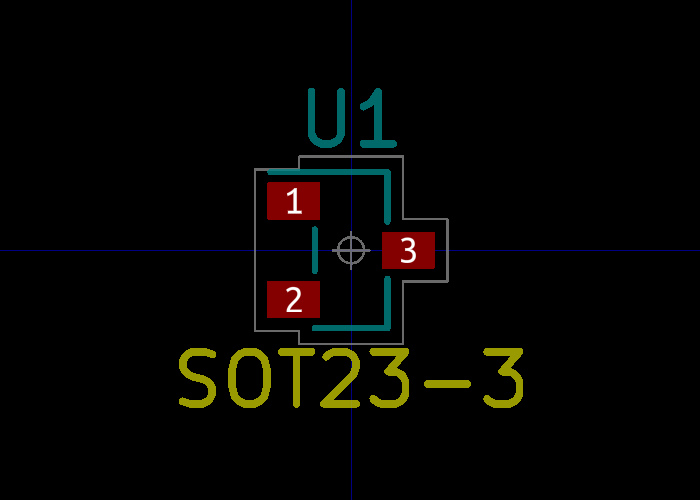

La huella correspondiente:

SOT23-3-Foo

SOT23-3-Foo

Y el modelo 3D.

SOT23-3-Sch

SOT23-3-Sch

Como siempre, la librería puede conseguirse desde la página Librería KiCad

Quark CII .::. Librería KiCad: Transistor A733-K

Posted on por
Responder
Julian solicita amablemente una librería, a través del servicio gratuito de componentes para kiCad del Blog, para el transistor A733, así que me pongo manos a la obra y lo añado a la librería de ElektroQuark. El A733-K es un transistor PNP de -60V y -0,1A. El símbolo para Eeschema tiene este aspecto:
A733-Sch

Símbolo para Eeschema.

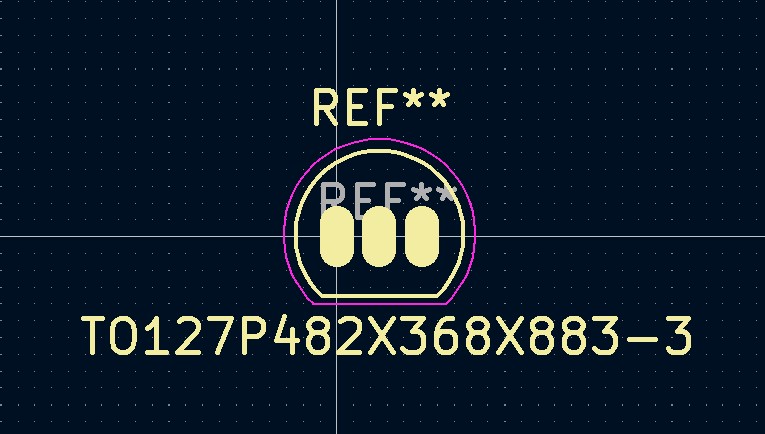

El transistor viene en empaquetado TO-92, que ya estaba disponible en la librería, y que cuya huella tiene el siguiente aspecto:
A733-Foo

Huella para Pcbnew.

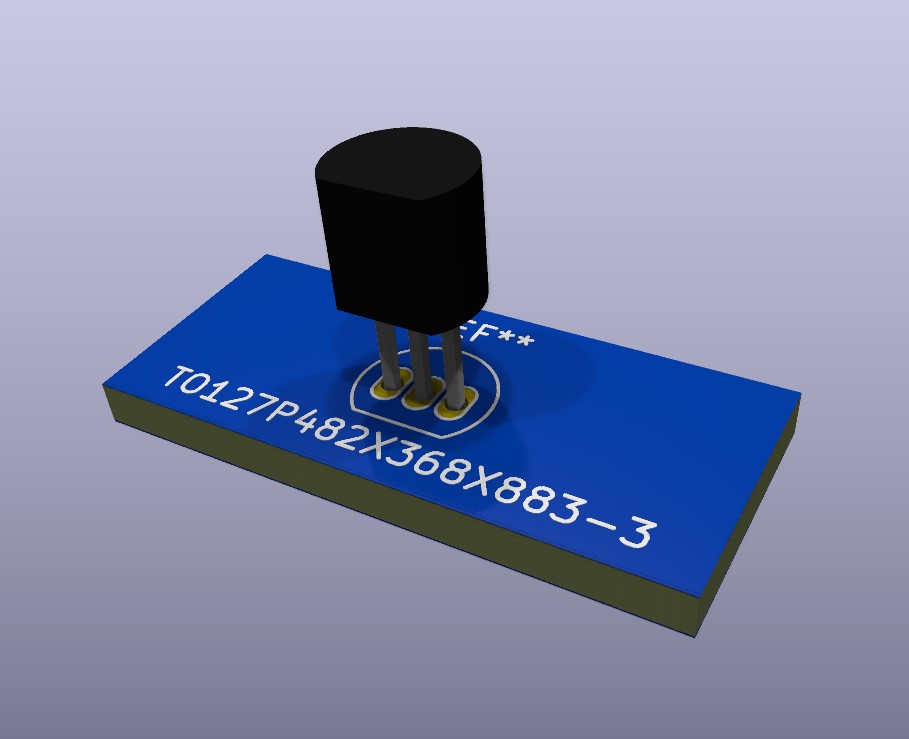

Otro tanto con el modelo 3D, que muestro a continuación:
A733-3D

Modelo 3D del A733.

Julian: ¡todo tuyo! Te agradecería que, como “compensación”, te suscribieras al canal de ElektroQuark en Youtube. ¡Gracias por participar! Os podéis descargar la librería completa desde AQUÍ.
